主要應用: 超高壓油基流體液壓系統輸送:
溫度范圍 -40°F / +212°F -40°C / +100°C

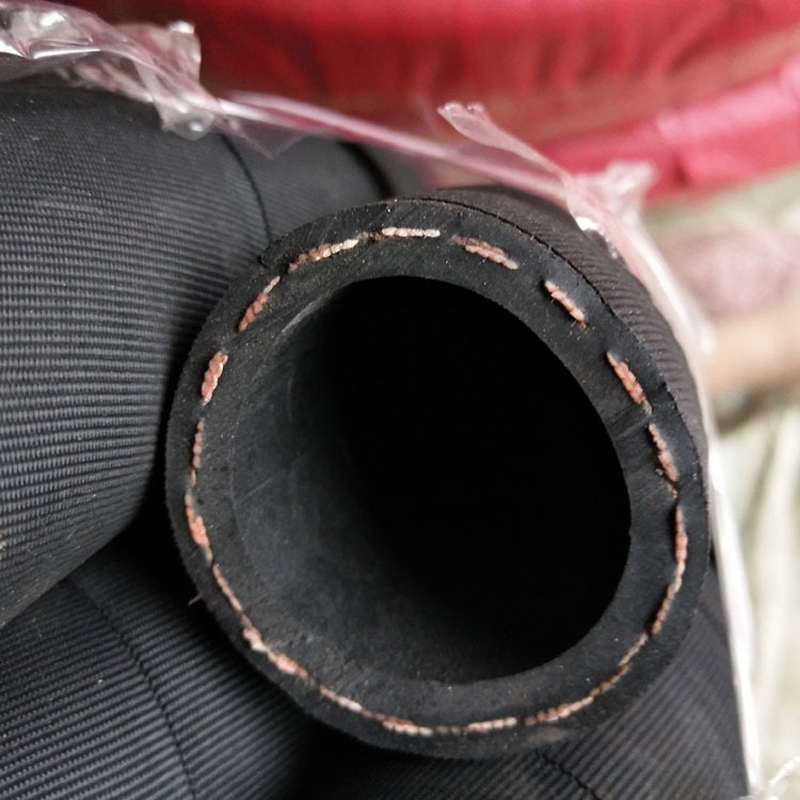

內膠: 耐燃油合成橡膠 加強層: 一層高強度纖維編織 外膠: 耐外部環境合成橡膠
應用標準: SAE 100 R6 - DIN EN854 1TE
膠管內徑 外徑 最大工作壓力 最小爆破壓力 最小彎曲半徑 參考重量 in Dash 最小 最大 最小 最大 bar psi bar psi mm kg/m mm mm mm mm 1/4” -4 6.1 7 11.9 13.5 28 400 110 1600 64 0.15 5/16” -5 7.6 8.5 13.5 15.1 28 400 110 1600 76 0.16 3/8” -6 9.2 10.1 15.1 16.7 28 400 110 1600 76 0.18 1/2” -8 12.4 13.5 19.0 20.6 28 400 110 1600 102 0.26 5/8” -10 15.6 16.7 22.2 23.8 24 350 97 1400 127 0.29 3/4” -12 18.7 19.8 27.8 25.4 21 300 83 1200 152 0.40
膠管內徑 | 外徑 | 最大工作壓力 | 最小爆破壓力 | 最小彎曲半徑 | 參考重量 | ||||||
in | Dash | 最小 | 最大 | 最小 | 最大 | bar | psi | bar | psi | mm | kg/m |
mm | mm | mm | mm | ||||||||
1/4” | -4 | 6.1 | 7 | 11.9 | 13.5 | 28 | 400 | 110 | 1600 | 64 | 0.15 |
5/16” | -5 | 7.6 | 8.5 | 13.5 | 15.1 | 28 | 400 | 110 | 1600 | 76 | 0.16 |
3/8” | -6 | 9.2 | 10.1 | 15.1 | 16.7 | 28 | 400 | 110 | 1600 | 76 | 0.18 |
1/2” | -8 | 12.4 | 13.5 | 19.0 | 20.6 | 28 | 400 | 110 | 1600 | 102 | 0.26 |
5/8” | -10 | 15.6 | 16.7 | 22.2 | 23.8 | 24 | 350 | 97 | 1400 | 127 | 0.29 |
3/4” | -12 | 18.7 | 19.8 | 27.8 | 25.4 | 21 | 300 | 83 | 1200 | 152 | 0.40 |
