主要應用: 用于油基等其他混合流體液壓系統輸送:
溫度范圍 -65°F / +400°F -54°C / +204°C

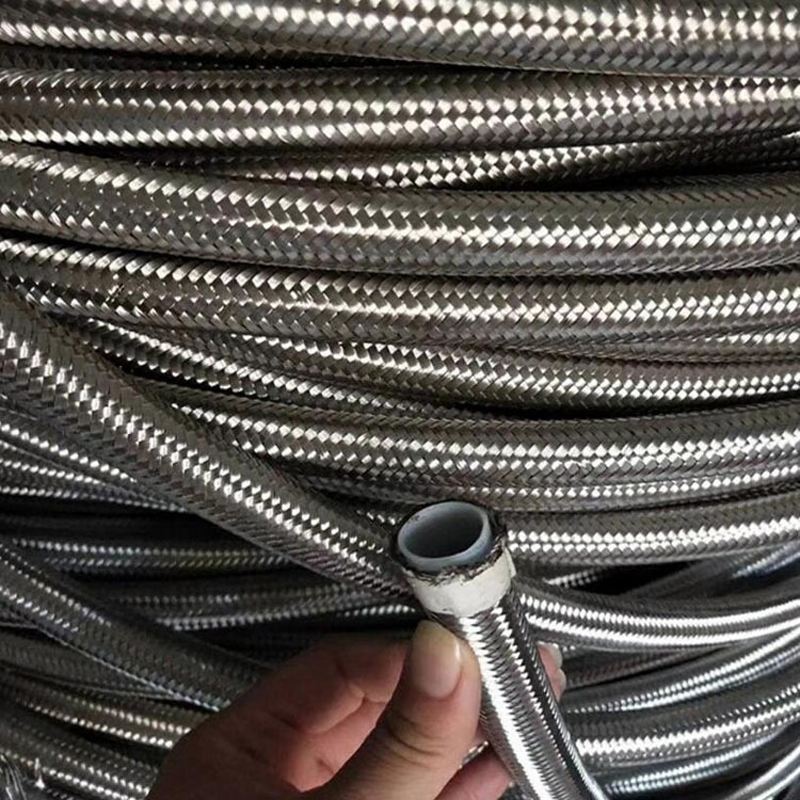

內管: 聚四氟乙烯 (鐵氟隆) 加強層: 單層或雙層ss304/316不銹鋼鋼絲編織
應用標準: SAE 100 R14
| 膠管內徑 | 外徑 | 最大工作壓力 | 最小爆破壓力 | 最小彎曲半徑 | 參考重量 | ||||||
| in | Dash | 最小 | 最大 | 最小 | 最大 | bar | psi | bar | psi | mm | kg/m |
| mm | mm | mm | mm | ||||||||
| 1/8” | -3 | 3.2 | 3.8 | 5.3 | 6.8 | 103 | 1500 | 827 | 12000 | 38 | 0.07 |
| 3/16” | -4 | 4.4 | 5.2 | 7.1 | 8.2 | 103 | 1500 | 689 | 10000 | 51 | 0.07 |
| 1/4” | -5 | 6 | 6.9 | 8.9 | 10.1 | 103 | 1500 | 620 | 9000 | 76 | 0.09 |
| 5/16” | -6 | 7.5 | 8.4 | 10.4 | 11.6 | 103 | 1500 | 552 | 8000 | 102 | 0.13 |
| 3/8” | -7 | 9.1 | 10.0 | 12.2 | 13.4 | 103 | 1500 | 483 | 7000 | 127 | 0.15 |
| 1/2” | -10 | 12.3 | 13.3 | 15.3 | 16.8 | 55 | 800 | 414 | 6000 | 165 | 0.21 |
| 5/8” | -12 | 15.3 | 16.5 | 18.6 | 20.1 | 55 | 800 | 345 | 5000 | 197 | 0.26 |
| 3/4” | -14 | 18.4 | 19.6 | 21.3 | 23.3 | 55 | 800 | 276 | 4000 | 229 | 0.32 |
| 7/8” | -16 | 21.4 | 23.0 | 24.6 | 26.9 | 55 | 800 | 241 | 3500 | 229 | 0.36 |
| 1” | -18 | 24.6 | 26.2 | 27.8 | 29.8 | 55 | 800 | 241 | 3500 | 305 | 0.45 |
| 1-1/8” | -20 | 27.8 | 29.4 | 31.9 | 33.5 | 41 | 600 | 172 | 2500 | 406 | 0.53 |
